使用850nm LD光源測量多模光纖出口端的NFP案例分析

使用850nm LD光源測量多模光纖出口端的NFP案例分析

總結

觀察多模光纖輸出端面的NFP(近場模式)。 采用850nm LD光源作為光源。 NFP測量光學系統使用我們的高性能NFP測量光學系統M-Scope Type S,物鏡使用M-Plan Apo 20x。 該探測器使用我們的ISA011高精度數字CCD探測器。

測量系統

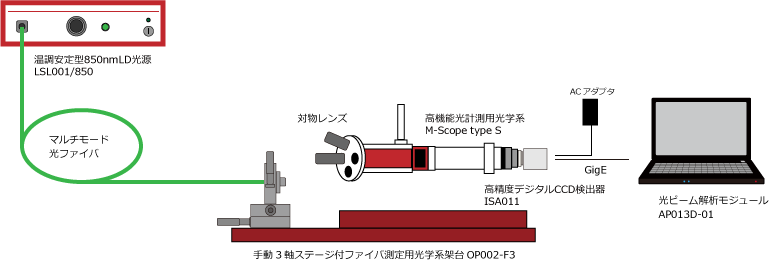

測量框圖
測量系統的配置
  • 光束NFP測量裝置

    • 光源

      • FC連接器輸出型溫控高穩定性LD光源(850nm)LSL002/850

    • 光學

      • 高性能光束 NFP 測量光學元件 M 型示波器 S 型

  • 目的

    • 20倍物鏡M-計劃阿波20

  • 探測器

    • 高精度數字CCD探測器ISA011

  • 數據處理和分析設備

    • 光束分析模塊 AP013

  • 其他

    • 手動3軸帶載物臺光纖測量光學支架OP002-F3

測量結果1(光束形狀分析,光束寬度測量)

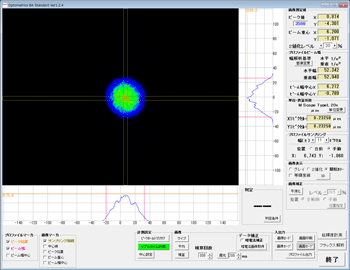

使用850nm LD光源的多模光纖輸出NFP的觀察圖像和測量結果如左圖和下圖所示。

  • 水平 52.342um / 垂直 52.940um(1/E 寬度)

  • 測量條件

    • 整體放大倍率:20倍(物鏡20倍)

    • 像素分辨率:0.2325um

    • 暗電流校正:是

    • 應計數量:8

測量結果 2(環形磁通分析)

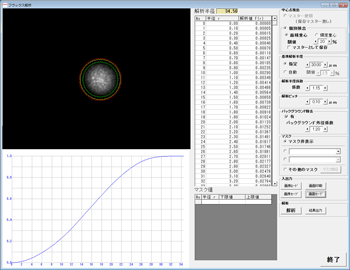

使用此組件,可以執行環形通量分析。 左圖顯示了在上述條件下從NFP測量圖像中獲得的包圍磁通量測量結果。

  • EF 圖:顯示在左側。

  • EF 分析條件

    • 中心:區域重心

    • 參考分析范圍設置:30um

    • 半徑系數:1.15

    • 分析間距:0.1um

    • 后臺處理:是(系數 1.2)

測量點系統配置

  • 光學元件選擇

    • 對于光學系統,我們選擇了光束NFP測量光學系統M-Scope S型。 另外,由于多模光纖芯的直徑約為50um,因此我們選擇了是普通型20倍的物鏡。 因此,實際視場約為324um x 242um,像素分辨率為0.233um。

  • 探測器選擇

    • 由于測量波長約為850nm,分辨率很高,因此我們選擇了高精度數字CCD探測器ISA011。

  • EF分析功能

    • 我們的NFP分析是一種使用放大光學系統和圖像檢測器的圖像處理分析方法。 將光束的二維光強分布捕獲為圖像并進行圖像分析。 因此,除了正常的光束輪廓分析外,它還可用于功率分布分析,例如EF分析。 EF 分析是我們的光束分析軟件 Optometrics BA 標準的標準。
